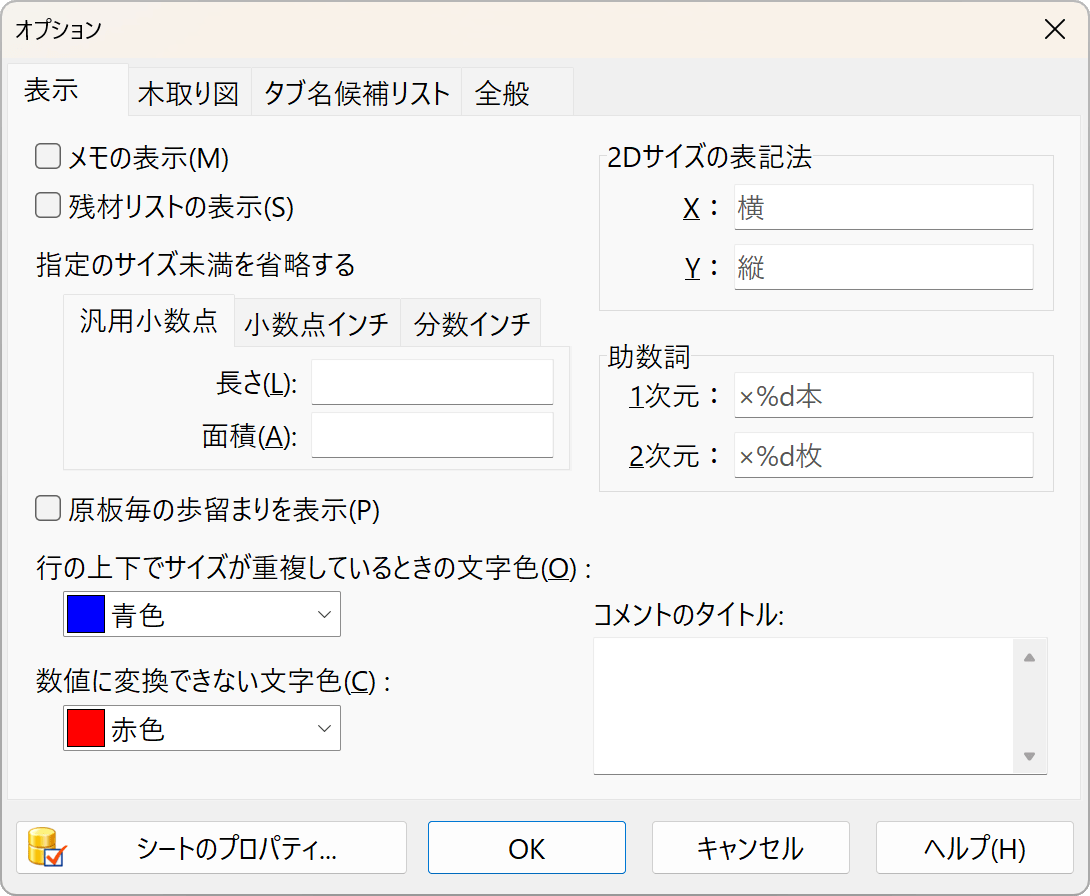

[ツール][オプション][木取り図]

2次元：切断補助線

表示させると板のどこから切断するのかがわかりやすくなります。単純なパターンでは表示されないこともあります。



部材の詰め方

部材を配置するときどちら側に寄せるかを指定します。向きが変わるだけで配置内容自体は変わりません。



部材の色分け

部材ごとの色分けをします。設定された色数が部材数に届かない場合の優先順位を決めます。
「似た形状優先」ではほとんど同じサイズの部材を優先的に色分け対象とすることにより、作業者の間違いを防止します。
「色の割当を循環する」を使うことですべての部材に色を割り当てることができます。



「部材色設定」ボタン

リストの上位３種類は標準の色設定ですので削除できません。



色の変更の仕方

1. 左の色リストを選択する
2. 右上のリストボックスで色などを変更する
3. [OK]ボタンを押す



起動したときの初期値を変更するには

1. 保存ボタンでファイルに色設定を保存する
2. 「初期値にする部材色リストファイルを指定」でそのファイルを指定する

ここを空欄にするとアプリインストール時の設定に戻ります。



部材・原板番号の表示

部材・原板に自動的につけられる番号を表示します。この設定にかかわらず、コメントなどが長すぎて図の部材部分に文字が収まらない場合は代わりに番号が表示されることがあります。この設定は印刷時にも反映されます。



トリミングの色

トリミング部分の表示

チェックを外すとトリミングがあってもそれを省略して表示します。



図の部材の数量表記

図の部材部分にその数量を表示する場合、全体の数量か図中だけの数量かを指定します。



図の並べ順

1次元

• 残材のサイズ
  歩留まりの大きい図から並べます。
• 部材のサイズ
  単純な歩留まりではなく、サイズの大きな部材に重みを付けた順位で並べます。サイズの大きな部材からカットしたほうがミスしたときに小さなサイズへ使い回せることが多いため、この順番で上から切断したほうが無駄が少なくなるという考え方から設定した並べ方です。
• 図ごとの枚数
  同じカットパターンの図数が多い順に並べます。

2次元

• 原板サイズ-板またがり優先
  原板サイズの大きな図から並べます。同じサイズの図は「板またがり」が少なくなる順に並べます。
• 板またがり優先
  「板またがり」が少なくなる順に並べます。原板サイズが複数種類ある場合は途中に異なるサイズの図が入ることになります。
